Wat is ESD?

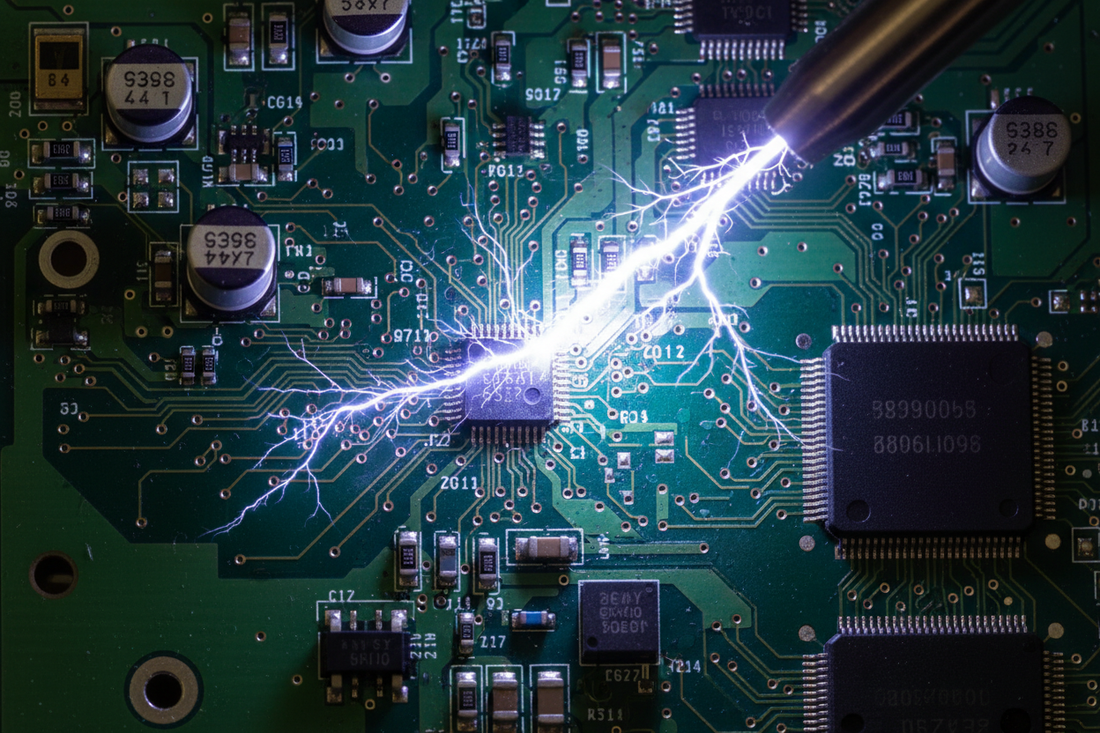

ESD staat voor elektrostatische ontlading, de plotselinge stroom van elektriciteit tussen twee objecten met verschillende elektrische potentialen. Zie het als een kleine bliksemflits die ontstaat wanneer je een deurknop aanraakt nadat je over een tapijt hebt gelopen. Hoewel het voor jou onschadelijk is, kan deze onzichtbare stroomstoot catastrofaal zijn voor gevoelige elektronische componenten.
De wetenschap achter de vonk ⚡
Statische elektriciteit ontstaat wanneer elektronen door wrijving van het ene oppervlak naar het andere worden overgedragen. Je lichaam kan duizenden volt accumuleren zonder dat je het merkt. Het probleem? Moderne elektronica werkt met spanningen van slechts 1-5 volt, wat betekent dat zelfs een kleine ontlading permanente schade kan veroorzaken.
Waarom ESD-bescherming belangrijk is 🛡️
Elektronische componenten, met name halfgeleiders, geïntegreerde schakelingen en microprocessoren, zijn buitengewoon gevoelig voor elektrostatische ontlading (ESD).
Een enkele ontlading kan:
- Vernietig microscopische circuits direct
- Creëer verborgen gebreken die later tot storingen leiden.
- De prestaties van componenten nemen in de loop der tijd af.
- Het kost je tijd, geld en frustratie.
De ESD-dreigingsniveaus 📊
Inzicht in spanningsdrempels helpt je het risico te beoordelen:
| Spanningsniveau | Menselijke perceptie | Risico op schade aan onderdelen |
|---|---|---|
| < 3000V | Niet gevoeld | Lager risico voor gevoelige onderdelen |
| 3000–5000V | Nauwelijks merkbaar | Matig tot hoog risico |
| > 5000V | Het kwam als een schok. | Hoog risico |
Essentiële ESD-beschermingsmiddelen 🔧
1. Antistatische polsbandjes
Het meest essentiële hulpmiddel in uw ESD-arsenaal. Een polsbandje creëert een veilige weg voor statische elektriciteit om van uw lichaam naar aarde af te voeren, waardoor ontlading via gevoelige componenten wordt voorkomen.
Tip: Sluit de aardingsclip altijd aan op een goede aardingsaansluiting, niet zomaar op een willekeurig metalen oppervlak!
2. ESD-veilige werkmatten
Deze geleidende of dissipatieve matten bieden een gecontroleerd oppervlak voor het werken met elektronica. Ze voeren statische ladingen veilig af en creëren een beschermde werkplek.
3. Antistatische zakken en verpakkingen
Die zilverkleurige zakken zijn niet alleen voor de sier! Ze creëren een Faraday-kooieffect, waardoor componenten tijdens opslag en transport worden beschermd.
Soorten:
- Roze plastic zakken (afvoerend)
- Gemetalliseerde afschermingszakken (geleidend)
- Vochtwerende zakken (voor langdurige opslag)
4. Ionisatoren
Voor geavanceerde bescherming neutraliseren ionisatoren statische ladingen in de lucht rondom uw werkplek, waardoor een ESD-veilige omgeving ontstaat.
Beste praktijken voor ESD-bescherming ✨
Voordat je begint
- ☑️ Richt je ESD-veilige werkplek in met mat en polsbandje
- ☑️ Verwijder synthetische kleding indien mogelijk.
- ☑️ Vermijd werken op tapijt.
- ☑️ Houd de luchtvochtigheid tussen 30 en 70% (droge lucht verhoogt statische elektriciteit)
Tijdens je werk
- ☑️ Pak componenten vast aan hun randen, raak nooit pinnen of contactpunten aan.
- ☑️ Bewaar de onderdelen in de antistatische verpakking tot ze nodig zijn.
- ☑️ Ontlaad uzelf voordat u componenten aanraakt (raak geaard metaal aan)
- ☑️ Gebruik ESD-veilige gereedschappen en apparatuur
Nadat je klaar bent
- ☑️ Bewaar componenten op de juiste manier in antistatische verpakkingen.
- ☑️ Label en organiseer je werkplek
- ☑️ Test uw ESD-apparatuur regelmatig
Veelvoorkomende mythes over ESD ontkracht 🔍
Mythe 1: "Ik voel het niet, dus het is niet gevaarlijk"
De realiteit: ontladingen onder de 3000V zijn doorgaans niet voelbaar, maar componenten kunnen al bij een spanning van slechts 10V beschadigd raken.
Mythe nr. 2: "Het is voldoende om metaal eerst aan te raken"
De realiteit: Hoewel dit nuttig kan zijn, biedt het geen continue bescherming. Je hebt een degelijke polsband nodig die met de aarde is verbonden.
Mythe nr. 3: "ESD-bescherming is alleen voor professionals"
De realiteit: iedereen die met elektronica werkt, inclusief hobbyisten, moet de ESD-protocollen volgen om hun investeringen te beschermen.
De kosten van het negeren van ESD ⚠️
Bedenk dit: een beschadigde microcontroller kan tussen de €5 en €50 of meer kosten. Vermenigvuldig dat met het aantal projecten waaraan u werkt, en de kosten van goede ESD-bescherming (doorgaans €20-€100 voor een complete set) worden een logische investering.
Je eigen ESD-beschermingskit samenstellen 🎯
Beginners kunnen het beste beginnen met deze basisbenodigdheden:
- Antistatische polsband (€5–€15)
- ESD-veilige werkmat (€15–€40)
- Antistatische zakken (€10 voor diverse maten)
- ESD-veilige pincetten/gereedschappen (€10–€30)
Totale investering: €40–€95 voor complete gemoedsrust
Tot slot 💭
ESD-bescherming draait niet om paranoia, maar om slim handelen. De onzichtbare stroomstoot maakt geen onderscheid tussen dure professionele apparatuur en je hobbyproject in het weekend. Door de juiste ESD-protocollen te volgen, bescherm je niet alleen componenten, maar ook je tijd, moeite en investering in je elektronica-avontuur.
Onthoud: voorkomen is beter dan genezen, vooral als die genezing tot wel €50 per beschadigde IC kan kosten!
